NORME
NF C 15-100
LES CIRCUITS PRISES
Nombre de prises par pièces
Nombre de prises par circuit
Décompte des socles de prises
Fixation
Dans le neuf, la fixation à griffes dans les boîtes d’encastrement est interdite pour tous les appareillages, afin d’améliorer la sécurité et la pérennité de l’installation.
En rénovation, lorsque les boîtes existantes ne peuvent pas être remplacées, il est admis de mettre ponctuellement en oeuvre de l’appareillage ayant un système de fixation à griffes, à condition qu’à l’usage, il ne se sépare pas de son support et ne rende pas accessibles les conducteurs
ou les câbles d’alimentation.
LES CIRCUITS LUMIÈRES
Règles pour les DCL
A l’intérieur du logement, toute canalisation noyée ou encastrée alimentant un point d’éclairage doit être terminée par une boîte de connexion pour luminaire équipée d’un socle DCL.
Par dérogation, il est possible de raccorder directement le point d’éclairage dans les cas suivants :
-
s’il n’est pas possible d’intégrer ou de rajouter une boîte de connexion pour luminaire dans le support. Exemples : dalle béton, plancher acier...
-
si l’alimentation terminale à connecter au luminaire est apparente. Exemple : applique salle de bain alimentée sous moulure.
-
si le luminaire dispose de son propre boîtier de raccordement. Exemple : spot encastré disposant de sa propre boîte de connexion.
-
si la surface d’appui et/ou le dispositif de fixation d’un luminaire installé en applique a un diamètre inférieur à celui d’une boîte luminaire.
Nombre de points d'éclairage par pièce
Règles pour l'extérieur
A l’extérieur du logement, tout circuit alimentant un point d’éclairage doit aboutir :
-
dans une boîte de connexion pour luminaire équipée d’un DCL.
-
dans une boîte de dérivation. Exemple : boîtes Plexo IP 55.
-
dans un luminaire équipé d’un dispositif de connexion.
-
sur une douille non fixée permettant la fonction de test et d’essai de l’installation électrique.
Dans tous les cas, le dispositif doit avoir un IP adapté à l’emplacement extérieur considéré.
Protection des circuits lumières
Prévoir 1 disjoncteur 16A pour 8 points lumineux maxi
Spots ou bandeaux lumineux = 1 point d'éclairage par tranche de 300VA
LES CIRCUITS CHAUFFAGE
En cas de chauffage électrique, la norme impose qu’un circuit soit systématiquement dédié aux appareils de chauffage.
La protection par disjoncteur et la section des fils sont définies suivant la puissance totale des appareils.
Fil Pilote
Le sectionnement du fil pilote doit être prévu.
Le sectionnement est réalisé à l’origine de chacun des circuits de chauffage par dispositif associé au dispositif de protection.
LES CIRCUITS VOLETS ROULANTS
Dans le cas de volets roulants motorisés, la norme NF C 15-100 impose de créer au moins un circuit spécialisé, systématiquement dédié à l’alimentation des moteurs de volets.
Ce circuit est câblé en fils de 1,5 mm² et protégé par un disjoncteur de 16 A maxi (ou 20 A avec des fils de 2,5 mm²).
Conseil
Il est judicieux de prévoir au moins 2 circuits, car en cas de panne sur un moteur de volet, si toute l’installation dépend du même circuit, plus rien ne fonctionne.
Il est possible de mettre plusieurs volets sur un même circuit.
LES INTERRUPTEURS DIFFERENTIELS
Règle de décompte
Le nombre et le type d’interrupteurs différentiels sont désormais déterminés par la taille de l’installation électrique.
-
Tous les circuits doivent être protégés par au moins 2 interrupteurs différentiels 30 mA.
-
Les circuits plaque de cuisson, lave-linge, prise de recharge véhicule électrique doivent être protégés par un interrupteur différentiel de type A.
-
Les autres circuits doivent être protégés par au moins un interrupteur différentiel de type AC ou de type A.
-
Les circuits éclairage et prises de courant doivent être répartis sous au moins 2 interrupteurs différentiels, pour assurer une continuité de fonctionnement.
-
Le nombre maximum de circuits autorisés par interrupteur différentiel est limité à 8.
Calcul de l'intensité
Le choix du calibre (In) de l’interrupteur différentiel est déterminé soit par rapport à l’amont, soit par rapport à l’aval.
-
Par rapport à l’amont : calibre interrupteur différentiel > calibre du disjoncteur de branchement ( AGCP )
-
Par rapport à l’aval : calibre interrupteur différentiel > 1 fois la somme des calibres des disjoncteurs alimentant le chauffage direct, le chauffe eau et la prise de recharge véhicule électrique + 0,5 fois la somme des calibres des disjoncteurs alimentant les autres circuits.
LES PROTECTIONS DES CIRCUITS
Tous les circuits doivent être protégés contre les surintensités et les courtscircuits :
seuls les disjoncteurs sont autorisés, les coupe-circuits sont désormais interdits en neuf et en grosse rénovation.
GAINE TECHNIQUE LOGEMENT
Espace Technique Électrique du Logement

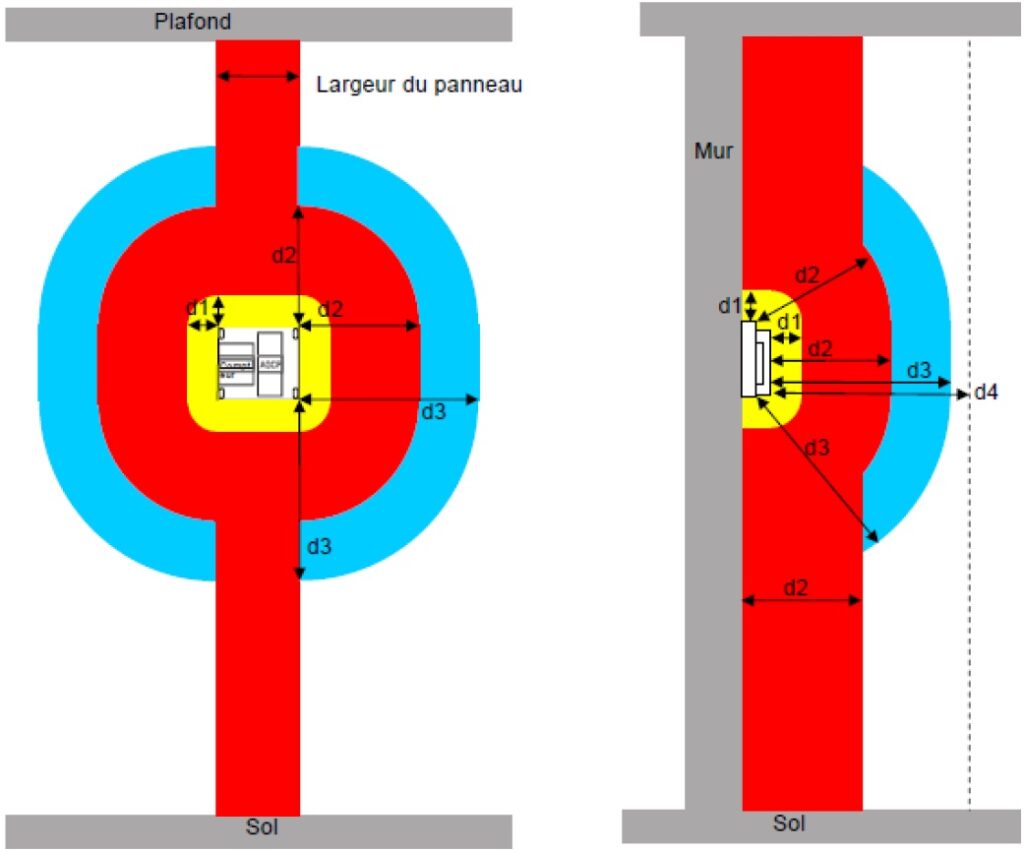

L’espace technique électrique du logement (ETEL) est un emplacement du logement dédié à l’alimentation électrique, la protection électrique et le contrôle commande.
Les dimensions minimales intérieures minimales de l'ETEL sont pour tous les logements :
- largeur = 600 mm,
-profondeur = 250 mm,
-hauteur = toute la hauteur du sol fini au plafond.

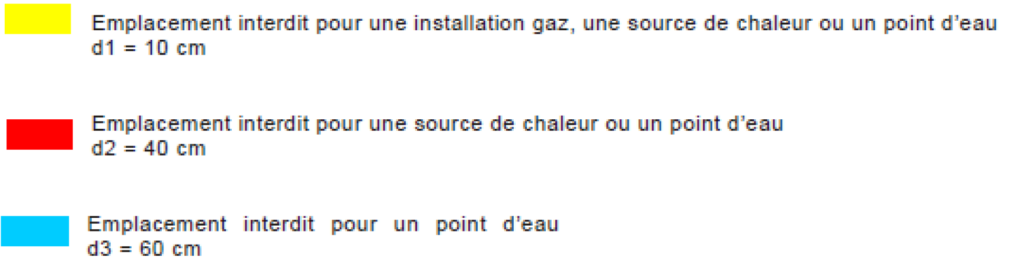

Emplacement interdit pour une installation gaz, une source de chaleur ou un point d'eau d1 = 10cm
Emplacement interdit pour une source de chaleur ou un point d'eau d2 = 40cm
Emplacement interdit un point d'eau d3 = 60cm
Gaine Technique du Logement
La GTL est matérialisée par l’installation structurée dans l’ETEL d'éléments suivant.
-
le tableau de répartition principal du logement,
-
la coupure d’urgence de toutes les sources de production du logement,
-
le panneau de contrôle s'il est placé à l’intérieur du logement,
-
toutes les arrivées et tous les départs des circuits de puissance et des réseaux de communication.
La matérialisation de la GTL est obligatoire :
-
en partie basse, lorsque les départs et les arrivées s’effectuent par le bas,
-
en partie haute, lorsque les d.parts et les arrivées s’effectuent par le haut,
-
en parties haute et basse, lorsque les départs et les arrivées s’effectuent par le haut et par le bas.
Dans tous les cas, l’accès à toutes les arrivées et départs des réseaux de puissance et de communication doit être possible au moyen de parties démontables et/ou mobiles.
Tableau de contrôle
Le panneau de contrôle supporte l’appareil général de commande et de protection (AGCP) et le compteur électrique.
Ses caractéristiques et les règles de mise en oeuvre sont définies dans la norme NF C 14-100.
Tableau de répartition
Une réserve minimale de 20 % doit être respectée pour chacun des tableaux.
Toutefois il est admis de limiter la réserve à 6 modules pour chaque logement d'un immeuble collectif d'habitation.
Tableau de communication
Le tableau de communication doit être protégé par une enveloppe. Dans le cas ou il est placé dans une enveloppe commune avec le tableau de répartition, leurs volumes doivent être cloisonnés et les accés (par plastrons ou capots) à ces volumes indépendants.
Le tableau de communication reçoit au moins :
-
le point de livraison des opérateurs de télécommunication (DTI) ainsi qu’un répartiteur équipé de socles RJ45,
-
les socles RJ45 connectés aux câbles de communication alimentant les socles des prises terminales,
-
Le répartiteur passif de télédiffusion, le cas échéant,
-
Une barrette de terre,
-
dans le cas de solution automatique, certains de ces éléments peuvent être partiellement ou totalement
-
combinés,
-
une longueur de 100 mm de rail pour permettre la mise en oeuvre du DTIO, lorsque le raccordement par fibre optique est requis.
Canalisation
-
Conduits distincts ou des compartiments de goulottes distincts pour cheminement des réseaux de puissance et de communication
-
Croisements entre ces canalisations doivent être évités où être réalisés à 90°.
-
Il faut veiller à ne pas réaliser de boucles.

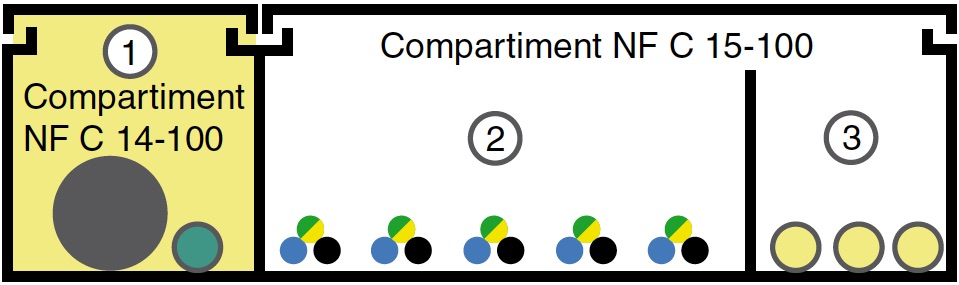

1 - compartiment dérivation individuelle (NF C 14-100)
2 - compartiment puissance
3 - compartiment communication
Coupure d'urgence
Un dispositif de coupure d’urgence doit être prévu dans chaque logement pour couper l’ensemble de l’installation de ce logement. Il doit :
-
être à action directe ;
-
assurer la fonction de sectionnement ;
-
être accessible en usage normal ;
-
être situé à l'int.rieur du logement. Il peut également être situé dans un garage ou un local annexe, à condition qu’il existe un accés direct entre ce garage ou ce local et le logement.
Dans le cas ou le dispositif de coupure d’urgence est situé à l’extérieur du logement ou dans un garage ou local sans accés direct depuis le logement, un dispositif de coupure additionnel à action directe et assurant la fonction de sectionnement doit être installé à l’int.rieur du logement.
Hauteur des différents composants
Un dispositif de coupure d’urgence doit être prévu dans chaque logement pour couper l’ensemble de l’installation de ce dernier. Ce dispositif doit :
-
être à action directe ;
-
assurer la fonction de sectionnement ;
-
être accessible en usage normal ;
-
être situé à l'int.rieur du logement. Il peut également être situé dans un garage ou un local annexe, à condition qu’il existe un accès direct entre ce garage ou ce local et le logement.
Dans le cas où le dispositif de coupure d’urgence est situé à l’extérieur du logement ou dans un garage ou local sans accès direct depuis le logement, un dispositif de coupure additionnel à action directe et assurant la fonction de sectionnement doit être installé à l’int.rieur du logement.
LA SALLE DE BAINS

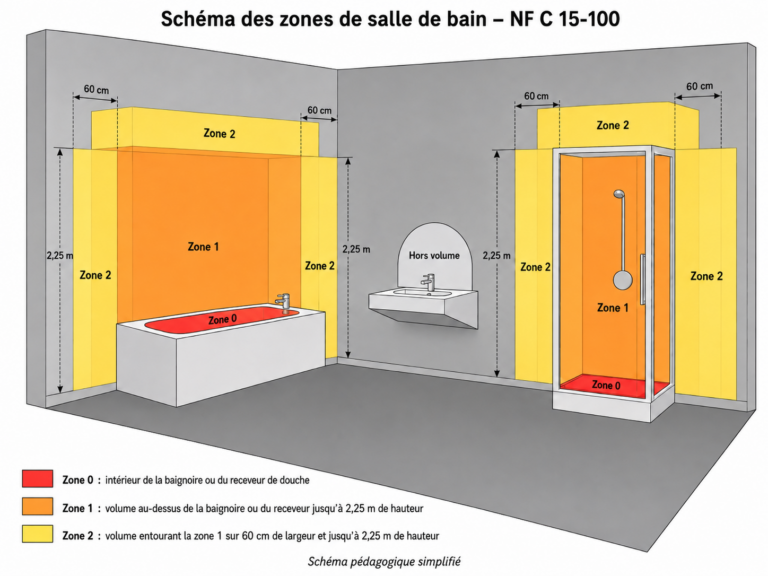

Définition des volumes
Volume 0
Volume 1
Volume 2
Volume cachée
Hors Volume
Le volume 0 est l'intérieur du receveur de douche, de la baignoire.
Le volume 1 est délimité par le bord supérieur du bac de douche ou de la baignoire jusqu'à une hauteur de 2,25 m
Le volume 2 est situé à 0,6 m du bord du volume 1 et a une hauteur 2,25 m
Le volume caché est le volume sous la baignoire, sous la douche.
Le Hors volume est le reste de la salle de bain.
Dans tous les cas :
Le volume 1 ne comprend pas le volume 0.
Le volume 2 est le volume situé à 0,6 m du bord du volume 1. La limite en hauteur est identique à celle du volume 1. La limite basse est celle du sol fini.
Le volume caché est le volume accessible situé sous la baignoire, la douche ou le spa fixe ou la baignoire de balnéothérapie.
- Tout ce qui n’est pas défini comme volume 0, 1, 2 ou volume caché, mais qui se trouve dans le local se trouve hors volume.
- Un emplacement fermé par une porte toute hauteur avec imposte est hors volume.
- Les caractéristiques d’un mat.riel installé à cheval sur plusieurs volume doivent respecter celles du volume concerné le plus contraignant.
- Toutefois, les armoires de toilette de classe II comportant un socle de prise de courant 2P + T peuvent être install.es dans le volume 2 à condition que la partie de ces armoires comportant ce socle de prise de courant 2P + T soit située hors volume.
Le point de référence est :
-soit le centre de la douche de tête,
-ce qui ne correspond pas forcément à une arrivée d’eau,
- soit en cas d’une DOUCHETTE, le point-raccord du flexible,
- soit dans le cas de la douche pluie, l’ensemble des points constituant le périmètre extérieur de la douche pluie.
Choix de materiel
Chauffe-eau électriques
Dans les volumes 1 et 2, seuls sont admis les appareils suivants :
- les chauffe-eau électriques instantanés ;
- les chauffe-eau électriques à accumulation, s'il ne peut être placé hors volume (Dans le volume 1, le chauffe-eau électrique à accumulation doit être de type horizontal et placé le plus haut possible.)
Un chauffe-eau instantané installé en volume 1 ou 2 doit être alimenté directement par un câble, sans interposition d'une boîte de connexion dans ces volumes. Cette dérogation à l'obligation d'une boîte de connexion à l'extrémité de chaque canalisation noyée permet au câble d'alimentation de pénétrer directement dans le chauffe-eau .
Classe I : appareils ménagers, convecteurs, appliques… obligatoirement reliés à la terre.
Classe II : appareils électriques double isolation ne devant pas être reliés à la terre.
IPX4 : protégé contre les projections d’eau de toutes directions
IPX5 : protégé contre les jets d’eau de toute direction
IPX7 : protégé contre les effets de l’immersion
X est un chiffre de 0 à 6 qui définit la protection contre l’introduction de corps solides
RÉSEAU MULTIMEDIA
Nombre minimal de prise communication
Les prises de communication permettent la mise en réseau des applications suivantes : TV, téléphone, informatique, internet... Elles doivent être de type RJ·45.
Il faut au moins 1 socle par pièce principale dont prés de la prise télévision quand elle existe dans la pièce.
• Prévoir au moins 2 prises RJ 45 dans un logement de 2 pièce et moins.
Pour les autres pièces, mettre conduit + câble de communication venant du tableau de communication dans une boîte d’encastrement en attente.
• Si les prises de communication ne peuvent pas distribuer la télévision, prévoir en plus l’installation d’un certain nombre de prises de télévision :
Nombre minimal de prise télévision
Si les prises de communication ne peuvent pas distribuer la télévision, prévoir en plus l’installation d’un certain nombre de prises de télévision :
Installation
Chaque socle doit être desservi par une canalisation provenant du tableau de communication de la Gaine Technique Logement (GTL).
Fixation à griffes non admise.
Pour les prises mixtes (BT + communication), une cloison doit séparer les 2 socles. L’intervention sur un des socles doit pouvoir être effectuée sans intervention sur l’autre.
Emplacement
Prises de communication et télévision non admises dans les volumes 0, 1 et 2 et volume caché des locaux contenant 1 baignoire ou 1 douche.
L’axe des socles doit être situé à une hauteur inférieure ou égale à 1,30 m du sol.
Installation
Toutes les prises de communication doivent être raccordées à un coffret de communication.
La norme NF C 15-100 précise que celui-ci doit être équipé :
- d’un DTI (Dispositif de Terminaison Intérieure) au format RJ·45,
- d’un répartiteur TV
- d’un système de répartition téléphonique,
- d’un panneau de brassage équipé d’un nombre de connecteurs RJ 45 au moins égal au nombre de pièces du logement,
- d’un emplacement destiné à recevoir le DTI Fibre Optique,
- d’une barrette de terre.
Les dimensions minimales du coffret sont 250 x 225 x 70 mm.
Le câblage des prises RJ 45 et des prises TV doit être réalisé en étoile, à partir du coffret de communication
